Прогресивные решения тепловых пунктов

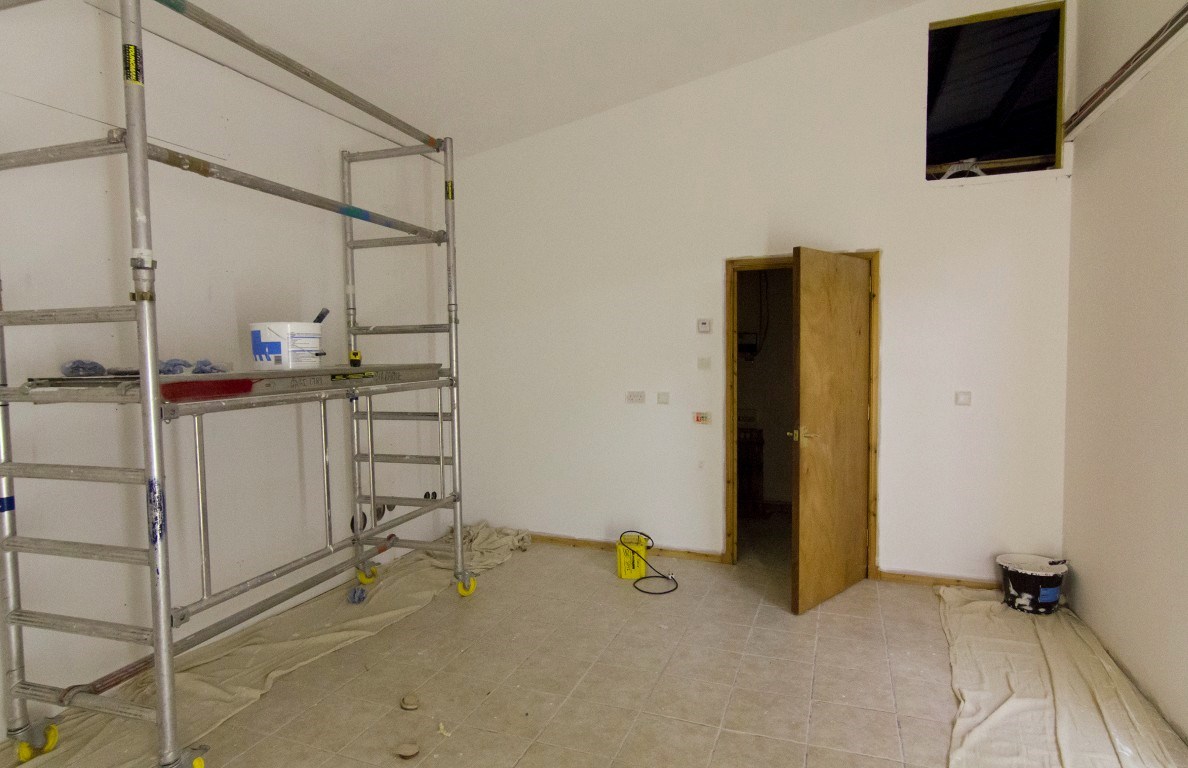

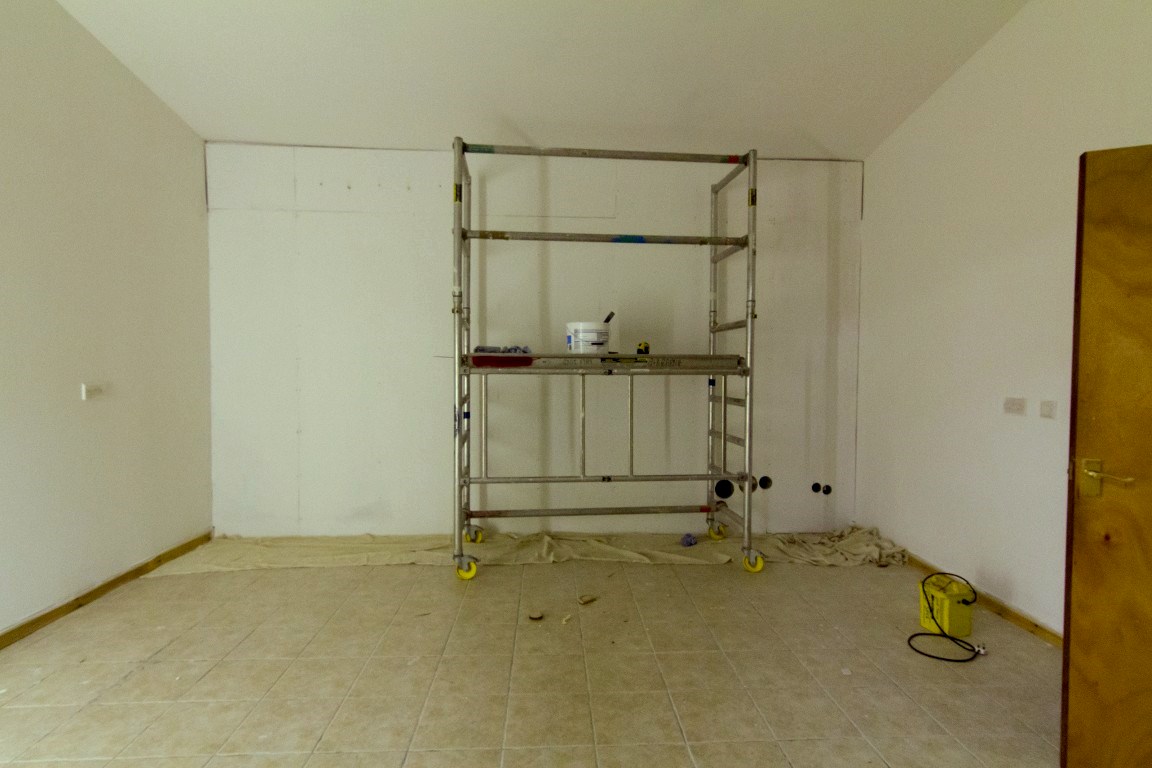

1. После завершения отделки, комната для нашей работы будет доступна нашим монтажникам для работы, чтобы прийти и посмотреть как можно будет разместить оборудование в реальной ситуации.

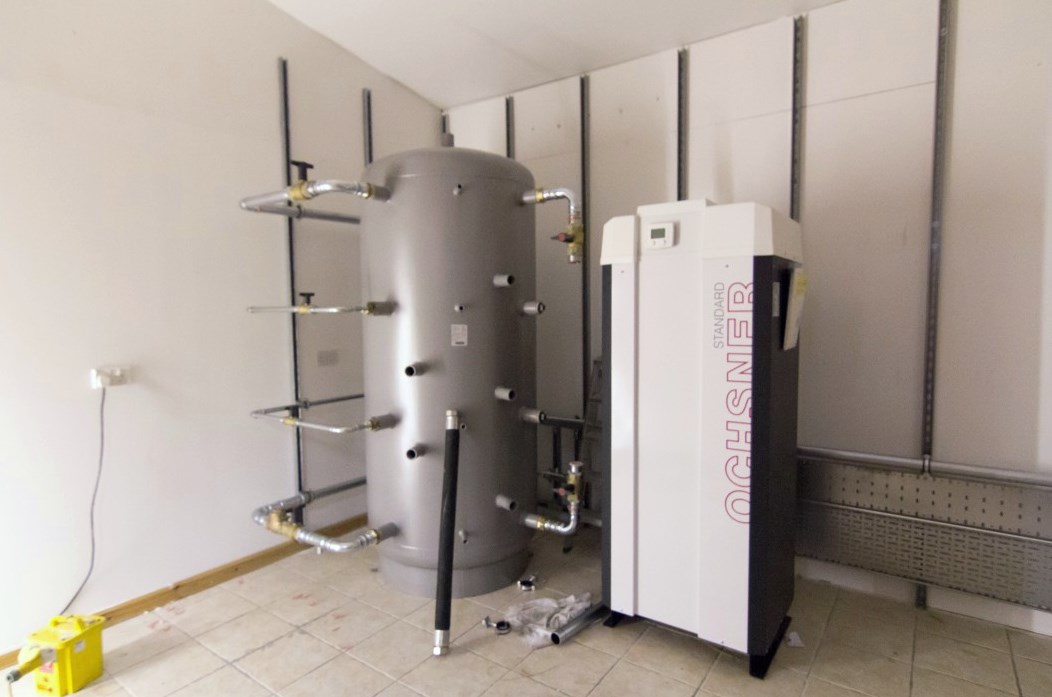

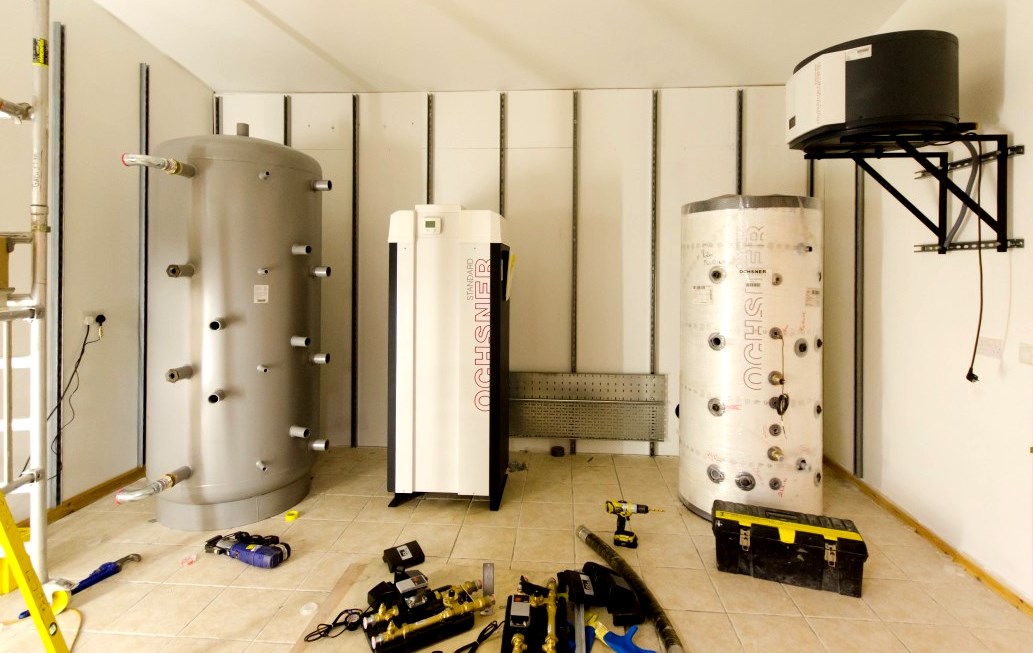

2. Предварительная расстановка оборудования в тепловом пункте, позволяет нам грамотно и правильно рассчитать расположение и порядок трубной обвязки. На картинке ниже вы видите расставленное оборудование. В левой части установлен бак теплоаккумулятор на 1500 л. По центру установлен тепловой насос GMLW 60, мощностью 65 кВт. В правой части котельной разместили бак косвенного нагрева Unifresh на 500 л.

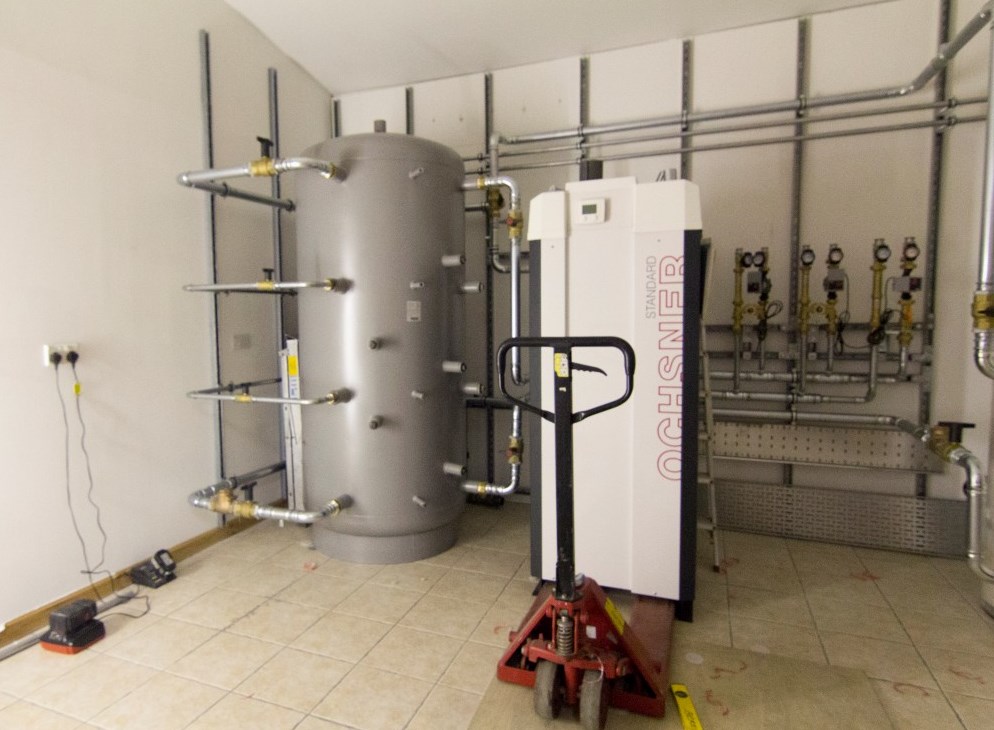

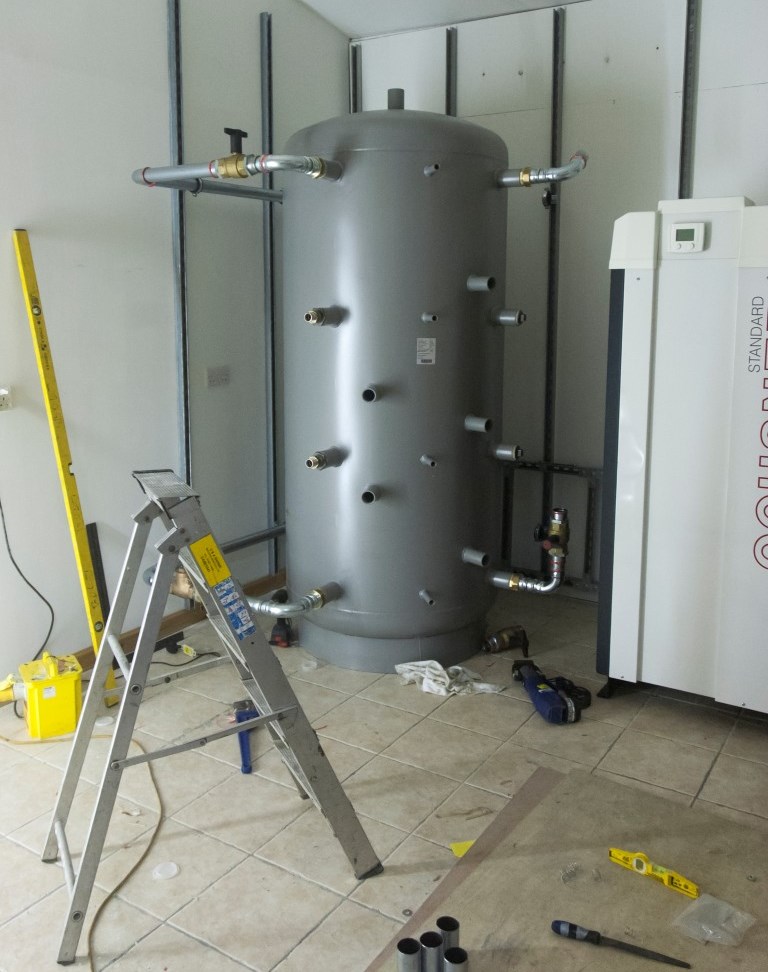

3. Началось предварительная разметка и установка креплений для труб. Все трубы будут из углеродистой стали, а фитинги будут Mapress.

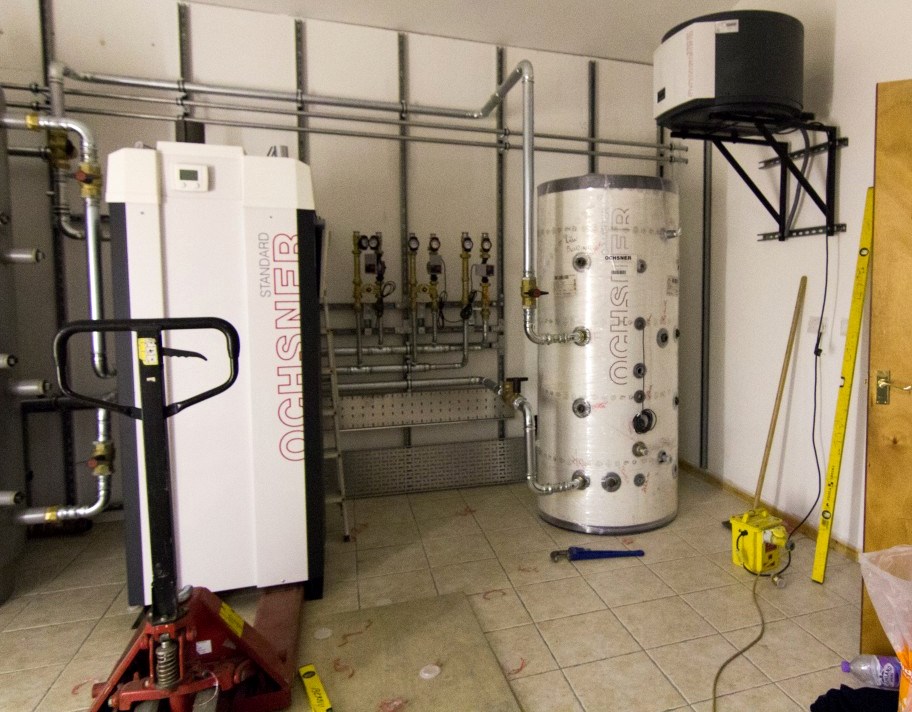

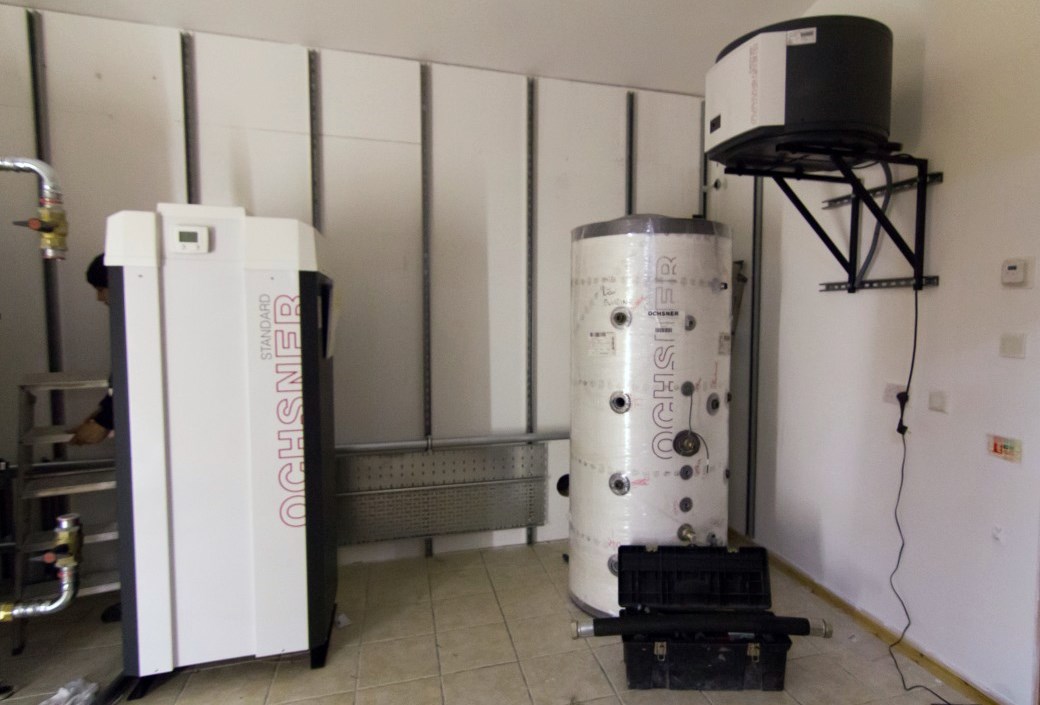

4. На картинке справа, в правом верхнем углу, вы можете увидеть тепловой насос Ochsner Europa Mini IWP, установленный на стене рядом с баком Unifresh . Это устройство предназначено для обеспечения горячего водоснабжения, и имеет тепловую мощность около 2,5 кВт, при потреблении 600 Вт электроэнергии. Она также может помочь охладить помещение, так как забирает теплый воздух из комнаты, а возвращает прохладный воздух обратно . Мы планируем его использовать, чтобы помочь охладить главный зал с открытой планировкой.

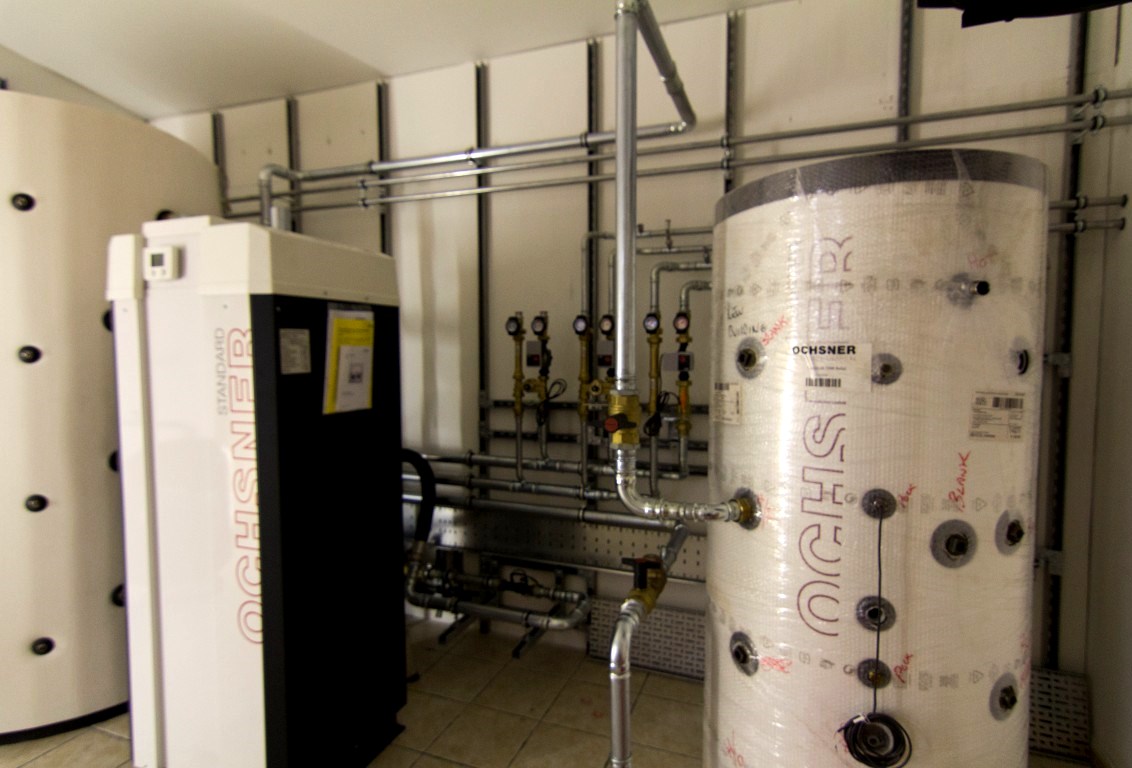

5. Трубопровод подачи и обратки к системе насосных групп уже смонтирован. Две насосные группы будут отапливать главное здание и одна группа нагревать буферную емкость в здании через дорогу . Буферная емкость справа тоже обвязана. Подающую и обратную магистральные трубы от сущестующего жидкостного котла Ва можете увидеть справа/вверху. Они проходят через стену из смежной комнаты и тоже подключены в общую систему.
Вне здания , выполнена площадка из бетона и гравия для установки испарителя. Он будет установлен в ближайшее время.

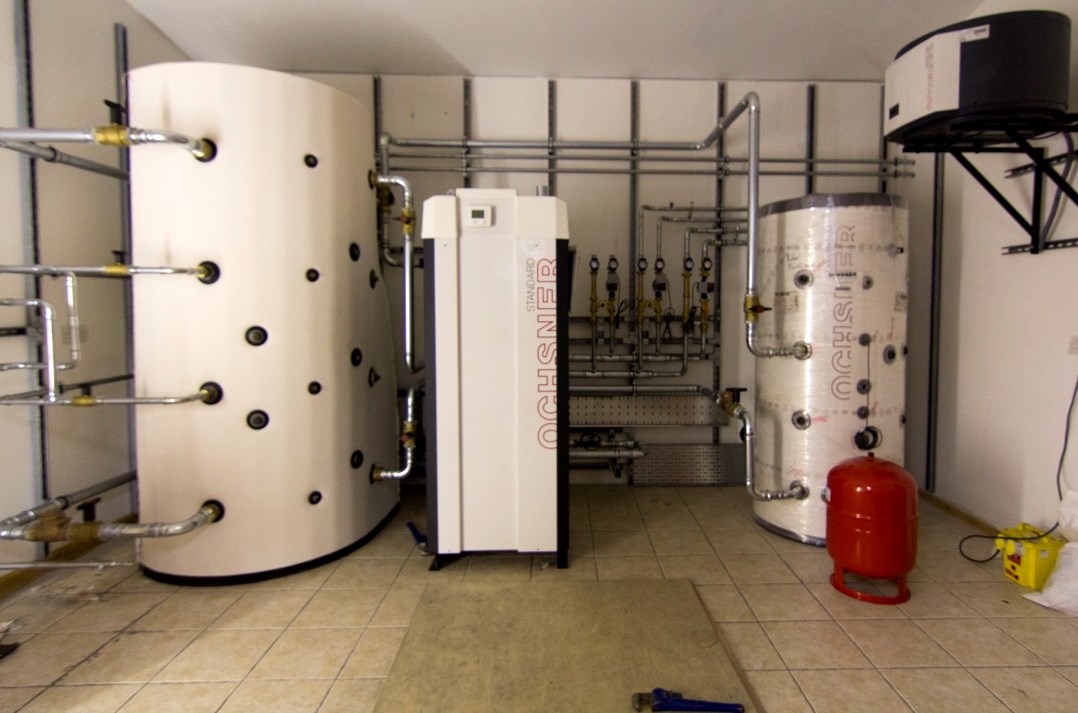

6. Изоляционная одежда для главной буферной емкости настоящее время на месте, расширительные баки будут идти в ближайшее время.

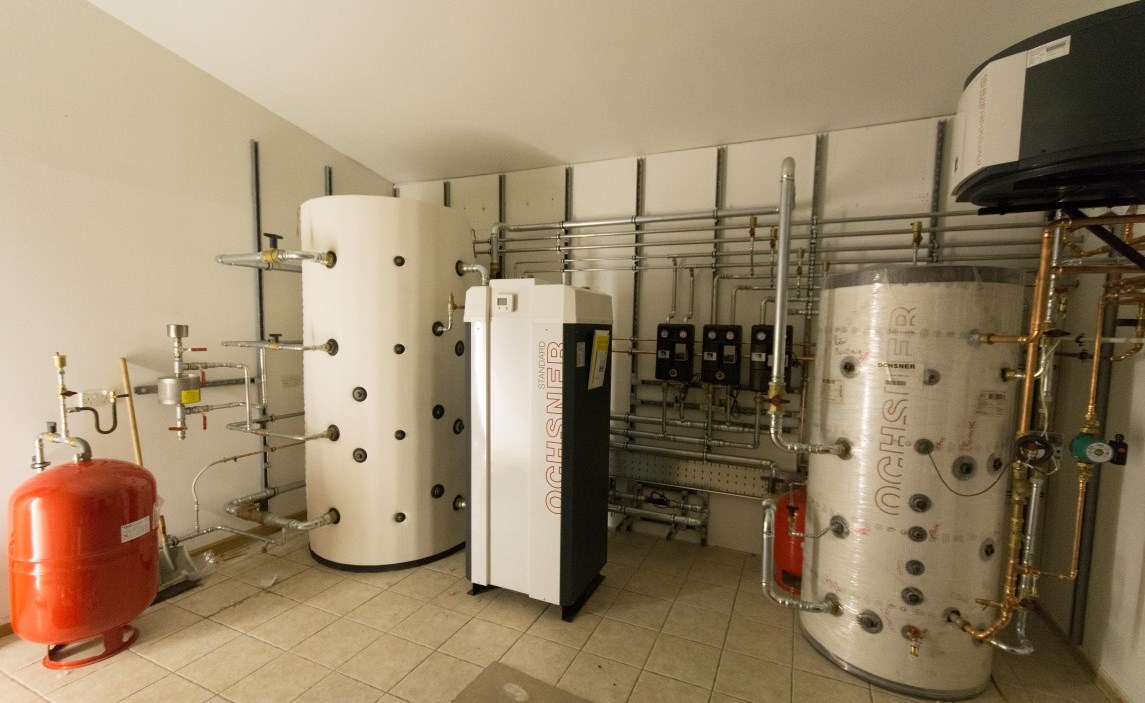

7. Внутренняя работа в котельной в настоящее время почти завершена. Тепловой насос подключен и наши усилия направлены на работы в старом здании. Там мы устанавливаем буферную емкость и бак для горячей воды, которую будет нагревать тепловой насос Europa Mini. Этот буфер системы отопления будет нагревать воздушный тепловой насос Ochsner GMLW 60, мощностью 65 кВт, установленный в главном тепловом пункте.
