Закрытый первичный контур

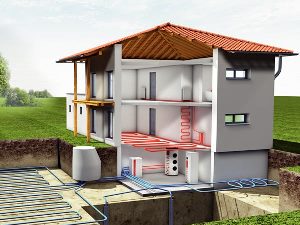

закрытый первичный контур, горизонтальное геотермальное поле  Традиционный закрытый первичный контур устраивается из полиэтиленовых труб. Трубы опускаются в скважины вертикально по духтрубной или четырехтрубной схеме на глубины до 200 метров.

 Вариантов устройства вертикального первичного контура достаточно много. Это могут быть вертикальные зонды, горизонтальная укладка труб в траншеи или котлован, укладка труб петлями в грунт либо водоем и т.д. Применение той либо иной конфигурации связано с наличием тех либо иных факторов. Определяющим может стать наличие свободной площади возле здания, глубина залегания скальных пород, наличие открытых водоемов а так же личные предпочтения заказчика.

 При устройстве закрытого первичного контура типа происходит циркуляция теплоносителя через испаритель/конденсатор теплового насоса в замкнутой системе трубопроводов. Теплоноситель с более низкой температурой поступает из испарителя в трубопровод, где более теплая окружающая среда грунтов земли, либо водоемов нагревает теплоноситель. Нагреваемый теплом окружающей среды теплоноситель поступает в испаритель теплового насоса, где и осуществляется передача тепловой энергии от окружающей среды к компрессорной системе.

alt

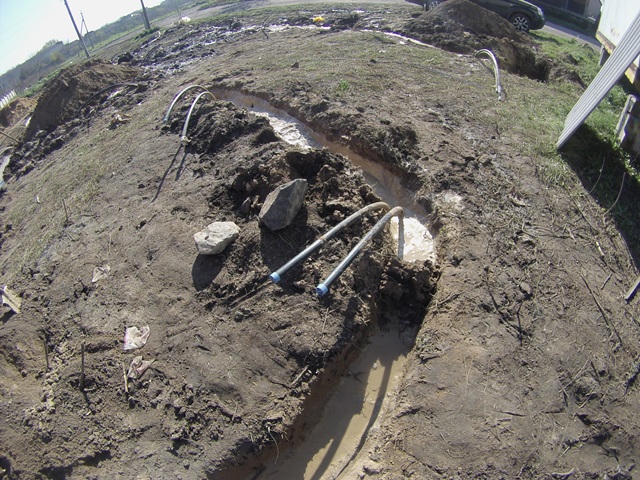

На фото показаны установленные двухтрубные зонды. При площадях участка, не ограничивающего проектирование двухтрубной системы, целесообразно воспользоваться именно таким решением.

altalt

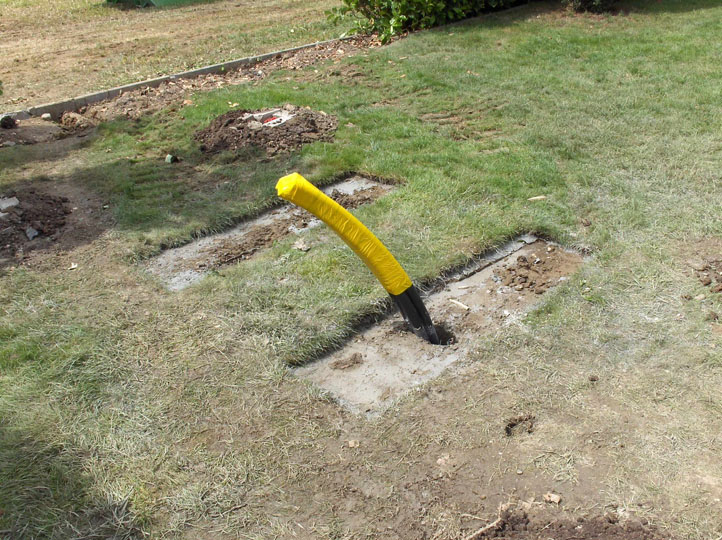

В случаях, когда оптимальным решением определено строительство вертикального геополя, но при этом площадь участка под геополе незначительно меньше требуемого, следует рассматривать применение четырехтрубной системы геотермального зонда. Такая система имеет более высокий теплосъем, по этой причине расстояние между скважинами должно быть увеличено. В ценовом выражении мы сокращаем погонаж буровых работ, при этом увеличиваем затратную часть по материалам и количеству заправляемого пропиленгликоля. Экономия не значительная.

Первичный контур заправляется жидкостью с определенной точкой замерзания - водным раствором пропиленгликоля. В исключительных случаях, если нет угрозы загрязнения окружающей среды - этиленгликолем (ядовит!). Водные растворы этиленгликоля дешевле, что является соблазном для недобросовестных инсталляторов. В случае повреждения первичного контура, вредные вещества могут отравить воду не только на Вашем участке, но и на прилежащих.

Важным фактором качественной установки геотермальных зондов является выполнение тампонажа геотермальных скважин теплопроводящим раствором. Это принципиально важно при установке зондов в глинистых грунтах с низкой влагонасыщенностью. Именно тампонажный раствор является теплопроводящей средой между трубами зонда и массивом грунтом. Этот фактор сегодня редко учитывается буровыми компаниями.

altaltalt
