Реанимация чиллера DAIKIN (HydroCube) с функцией теплового насоса

alt  В 2011 году была смонтирована и запушена система отопления и охлаждения теплового на базе чиллера Daikin с хладопроизводительностью порядка 19 кВт. Схема выполнена с аккумуляцией тепла в буфере (бак в баке для ГВС) . Отопление - теплые водяные полы. Система охлаждения - потолочные фанкойлы.

  Опыт эксплуатации первого отопительного периода 2011/2012 года после запуска системы показал, что тепловой насос работает не эффективно. Высокие затраты по электроэнергии на отопление. При внешнем осмотре теплового пункта и дальнейшем вскрытии геотермального поля установлено:

  •  Трубы первичного контура, подключенные к чиллеру, обмерзают и покрываются слоем льда;
  •  Диаметры подключающих трубопроводов заужены;
  •  На соединительных резьбах трубопроводов, в местах подтекания незамерзающей жидкости первичного контура видны следы явной коррозии металла;
  •  В качестве незамерзающей жидкости в систем первичного контура заправлен бишофит;

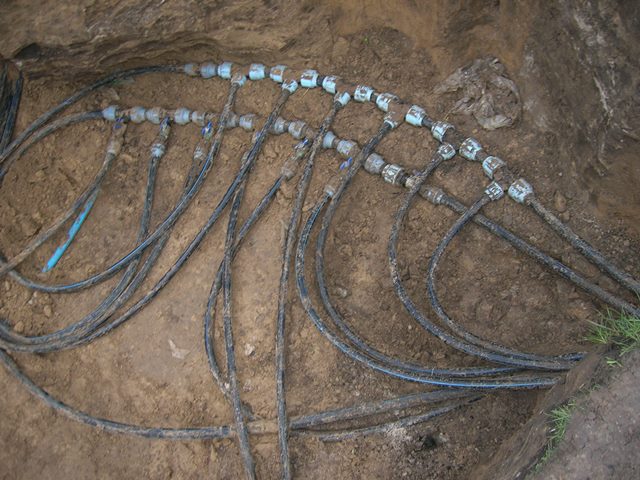

 Сечение соединительных труб тепловой насос - распределительный коллектор заужено. После вскрытия устья геотермальных скважин установлено, что скважины на 1/3 протяженности не затампонированы раствором и зонды висят в воздухе;                                                                                                                                                                                    alt                           Так выглядел распределительный коллектор. На распределительном коллекторе установлены металлические шаровые краны (коллектор закопан в грунт). Краны бережно замотаны полиэтиленовыми кулечками.

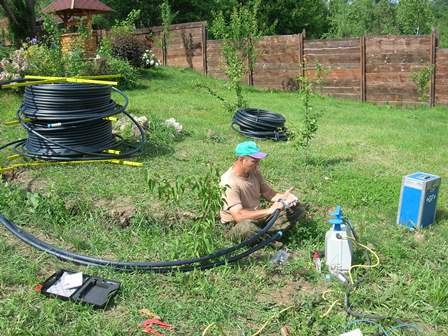

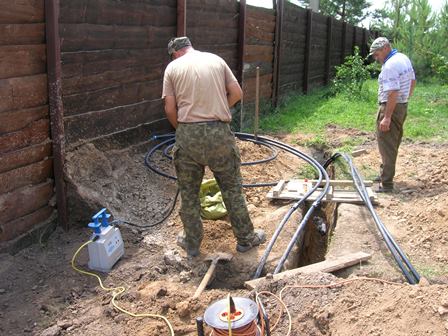

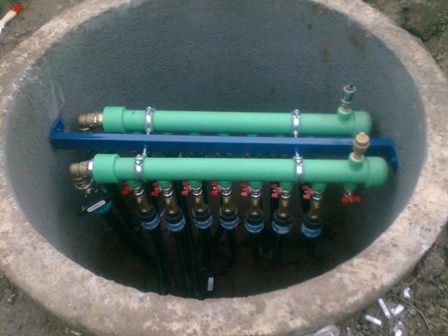

altК сожалению, была возможность раскопать только порядка 60% скважин. После засыпки скважин с зондами грунт дал просадку и трубы повисли в воздухе.  Проведенные расчеты показали, что при реальной протяженности работающих зондов теплосъем с погонного метра зонда составляет 80-90 Вт. Учитывая характер грунтов (пылеватые суглинки) и низкий статический уровень залегания грунтовых вод, было предложено пробурить дополнительно скважины, установить геотермальные зонды и подключить в единую систему первичного источника.

altalt  alt
