пгт. Большая Дымерка, Броварской район (2009 год)
В декабре 2009 года был введен в эксплуатацию уникальный комплекс с использованием альтернативных источников энергии. Логистический комплекс (первая очередь строительства) общей площадью 20 000 метров квадратных отапливается и охлаждается при помощи геотермальных тепловых насосов. Данный логистический комплекс класса А, проект которого выполнен архитекторами сумского ООО «Архбудпроект», появился на земельном участке площадью 10 га, расположенном в пгт. Большая Дымерка.

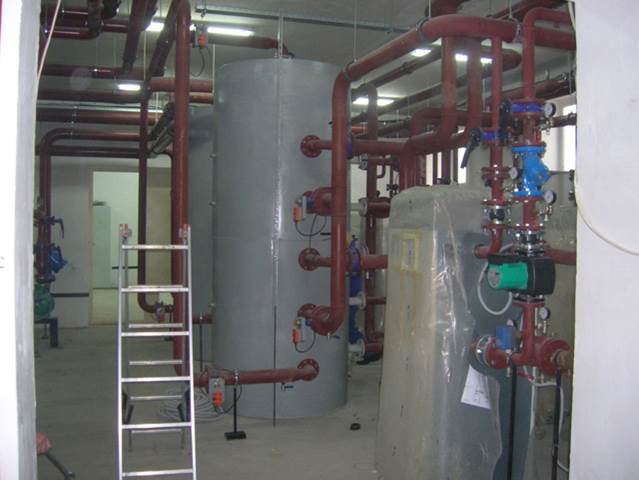

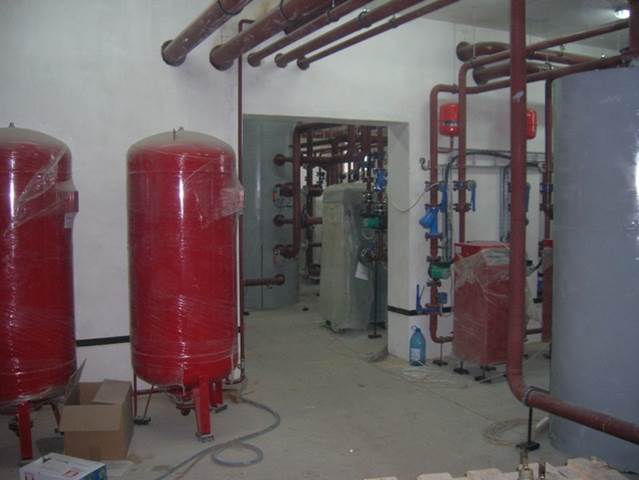

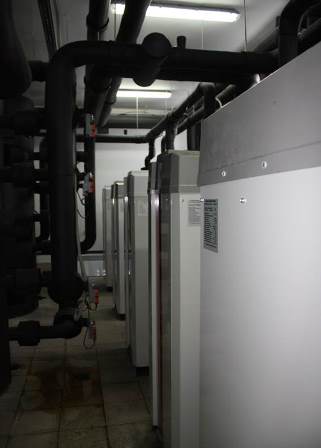

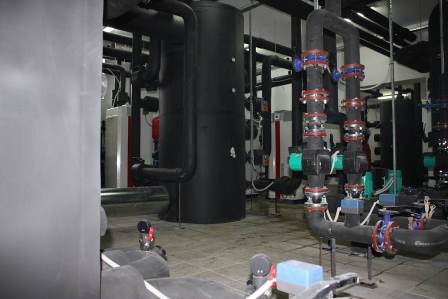

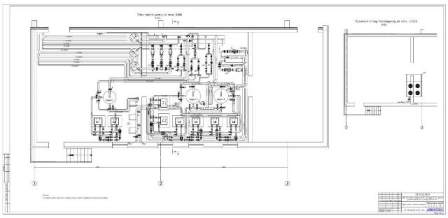

Это первый в Украине объект такого класса. Использование данной технологии стало пилотным проектом в масштабах страны. Общая установленная мощность тепловых насосов составляет немногим более полмегаватта. В каскаде установлено 8 штук тепловых насосов OSWP 96 HK суммарной мощностью 523,2 кВт. Все они работают на одну общую систему отопления/охлаждения, в которой смонтировано два бака теплоаккумулятора по 3000 литров и один на 2000 литров. В качестве пикового (резервного) догревателя установлены три электрокотла по 105 кВт, отечественного производителя.

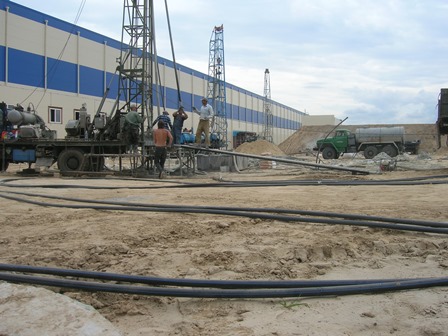

Строительство геотермального поля началось в июле 2009 года. Всего пробурено более 9000 метров скважин.

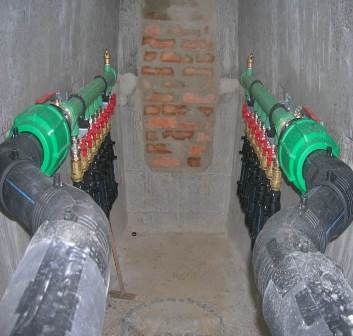

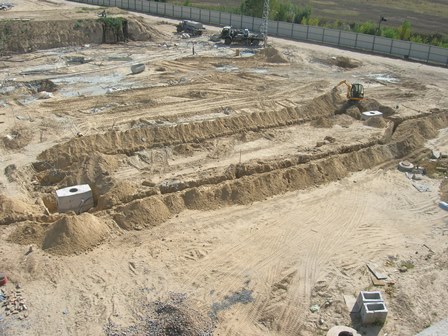

Геотермальное поле состоит из системы вертикальных геотермальных скважин. Каждый тепловой насос имеет свой «собирательный» колодец с распределительным коллектором и двумя магистральными трубами, подключенными к тепловому насосу. Строительство геотермального поля было завершено в течение трех месяцев.
Отопление/охлаждение складского комплекса осуществляется при помощи фанкойлов . Фанкойлы установлены под потолком здания на высоте 12 метров. На опорах установлены термостаты, при помощи которых устанавливается температурный режим в помещении. Проектный расчет - Минимально +100С, максимально +240С, независимо от температуры снаружи здания. Кроме складского помещения тепловыми насосами отапливается и охлаждается помещения офисной части площадью 2 000 м2. Отопление осуществляется при помощи радиаторной системы. Охлаждение выполнено на системе фанкойлов, работающих и на обогрев. На калориферы системы приточно-вытяжной вентиляции подается зимой теплоноситель из общей системы теплового пункта, летом охлажденный.

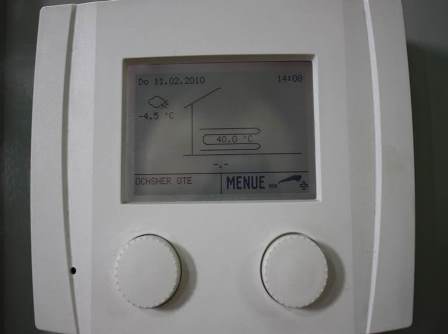

Работой каскада тепловых насосов управляет контролер каскада тепловых насосов , который определяет необходимую температуру теплоносителя в системе отопления в зависимости от уличной температуры. По сути, контролер является климат-менеджером системы логистического комплекса в целом. Контролер обеспечивает одинаковую наработку компрессоров каскада тепловых насосов, изменение потребляемой мощности в зависимости от изменения часовых тарифов на электроэнергию, а также обеспечивает возможность удаленного контроля работы каскада через интернет.
Некоторой особенностью реализованной геотермальной системы является возможность работы в режиме пассивного холода. При такой реализации в межсезонье возможно покрытие потребности в охлаждении помещений за счет «пассивного холода», получаемого в результате простой циркуляции теплоносителя в геотермальных зондах. При такой работе системы стоимость холода обходится в копеечные затраты и кроме того в этом режиме происходит реновация температурного режима грунта и накопление тепла, обеспечивающего на начальном этапе работы геотермально системы на отопление высокий коэффициент эффективности СОР.
