закрытый первичный контур / фото обьектов / выполненные работы

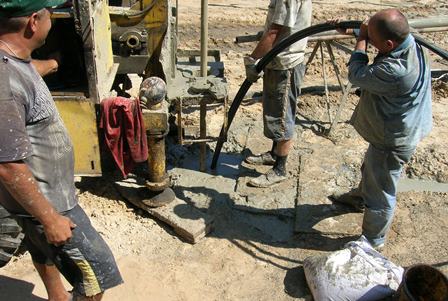

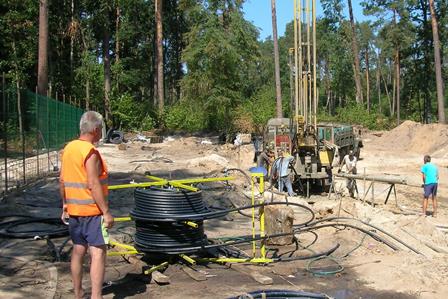

  • .Работы по устройству первичного источника для теплового насоса Ochsner OSWP96 продолжались в течении четырех недель. Три недели заняло бурение скважин, неделя ушла на раскопки и монаж. Всего пробурено 22 скважины по 54 метра. Тепловой насос будет работать в реверсном режиме тепло/холод.

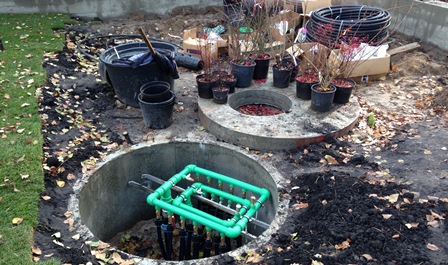

  • Распределительный коллектор установлен на 11 выходов, каждые две скважины включены последовательно. Для коллектора выбрали кольцевую кофигурацию подачи и обратки, как наиболее оптимальную для небольших внутренних диаметров труб.




  •  После завершения отделки, комната для нашей работы будет доступна нашим монтажникам для работы, чтобы прийти и посмотреть как можно будет разместить оборудование в реальной ситуации.




  • В левой части установлен бак теплоаккумулятор на 1500 л. По центру установлен тепловой насос Ochsner OSWP 56 HK, мощностью 50 кВт. В правой части котельной разместили бак косвенного нагрева Ochsner Unifresh на 500 л.Предварительная расстановка оборудования в тепловом пункте, позволяет нам грамотно и правильно рассчитать расположение и порядок трубной обвязки. На картинке вы видите расставленное оборудование. В левой части установлен бак теплоаккумулятор на 1500 л. По центру установлен тепловой насос Ochsner OSWP 56 HK, мощностью 50 кВт. В правой части котельной разместили бак косвенного нагрева Ochsner Unifresh на 500 л.

  • Началось предварительная разметка и установка креплений для труб. Все трубы будут из углеродистой стали, а фитинги будут Mapress.








  • altaltНа картинке справа, в правом верхнем углу, вы можете увидеть тепловой насос Ochsner Europa Mini IWP, установленный на стене рядом с баком Unifresh . Это устройство предназначено для обеспечения горячего водоснабжения, и имеет тепловую мощность около 2,5 кВт, при потреблении 600 Вт электроэнергии. Она также может помочь охладить помещение, так как забирает теплый воздух из комнаты, а возвращает прохладный воздух обратно . Мы планируем его использовать, чтобы помочь охладить главный зал с открытой планировкой.

  • altaltТрубопровод подачи и обратки к системе насосных групп уже смонтирован. Две насосные группы будут отапливать главное здание и одна группа нагревать буферную емкость в здании через дорогу . Буферная емкость справа тоже обвязана. Подающую и обратную магистральные трубы от сущестующего жидкостного котла Ва можете увидеть справа/вверху. Они проходят через стену из смежной комнаты и тоже подключены в общую систему.

  • altalt Изоляционная оВдежда для главной буферной емкости настоящее время на месте, расширительные баки будут идти в ближайшее время.




  • alt Внутренняя работа в котельной в настоящее время почти завершена. Тепловой насос подключен и наши усилия направлены на работы в старом здании. Там мы устанавливаем буферную емкость Ochsner и бак  для горячей воды, которую будет нагревать тепловой насос Europa Mini. Этот буфер системы отопления будет нагревать воздушный тепловой насос Ochsner GMSW 76, мощностью 50 кВт, установленный в главном тепловом пункте.
